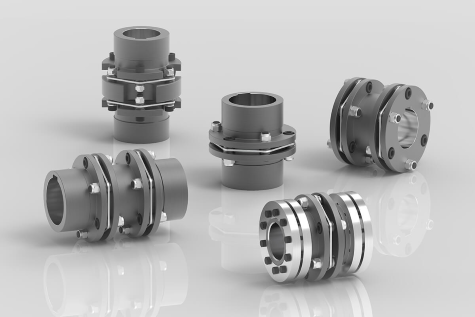

新型 RINGFEDER TND系列膜片式聯軸器

絕對的齒隙、高效的錯位補償和出色的抗扭剛度:來自久經考驗的TSChan Posimin和Gerwah系列的全新Ringfeder TND系列強大的鋼盤聯軸器適合最多樣化的應用，因此非常適合所有不需要磨損和維護的駕駛?cè)蝿?wù)，出色的錯位補償和定位精度。專為此系列設計的組合式耦合設計和智能模塊化系統，保證了最大的靈活性和定制性，所以總有一款聯軸器版本最適合用戶的個性化應用。

無論是印刷包裝機的試驗臺、壓縮機與泵、通風與風機系統，還是其他工業應用:當涉及到無間隙高精度扭矩傳遞和軸向、角度、徑向軸不對中的有效補償時，新開發的Ringfeeder TND系列鋼盤聯軸器是最佳選擇。作為一個標準，扭轉軸連接有八種類型，每種類型有多達11種尺寸，孔徑范圍從25到215毫米(0.984到8.465英寸)，傳動高度高達130，000牛頓米(95，833.07英尺磅)。

除了對用戶至關重要的典型因素(如獨特的耐溫性和出色的同心度)之外，全面的開發過程還專注于創建高度靈活的模塊化系統，該系統由各種盤組和輪轂類型、安裝選項以及墊圈變體和長度組成。客戶利益目標:提供廣泛的聯軸器，以充分滿足各種應用場景的不同需求，此外，實現交付時間短、價格有競爭力的高度特定的定制解決方案。

膜片式聯軸器TND HSH

標準輪轂，單接頭，無墊片，通過鍵槽連接軸-輪轂，符合 DIN 6885-1

11 種尺寸

最大限度。孔徑d：32-215 毫米（1.259-8.465 英寸）

最大限度。外徑D 1：70.5-510 毫米（2.776-20.078 英寸）

輪轂距離E：7.5-47 毫米（0.295-1.850 英寸）

總長L：86.5-527 毫米（3.406-20.748 英寸）

腐爛。最大速度n : 1,500-8,400 1/min

扭矩T KN : 170-130,000 Nm (125.36-95,833.07 ft·lb)
